空氣能熱泵熱水器 循環式低溫工程機T5-B

水溫智能控制系統,暢享五星級恒溫?zé)崴?/p>

強勁心臟:采用美國谷輪ZW系列熱泵低溫專用壓縮機,比傳統熱泵提高40%制熱量(數據源于艾默生公司測試);

精準控制:國內知名合資品牌電子膨脹閥,確保在更佳工況運行;

更高能效:雙層換熱蒸發器,高效加長的螺紋換熱套管;

安全穩定:系統氣液分離(氣液分離器)和儲液調節(儲液罐)雙重保護;

適用場所:公寓、酒店、學校、工廠、醫院、美容美發等場所。

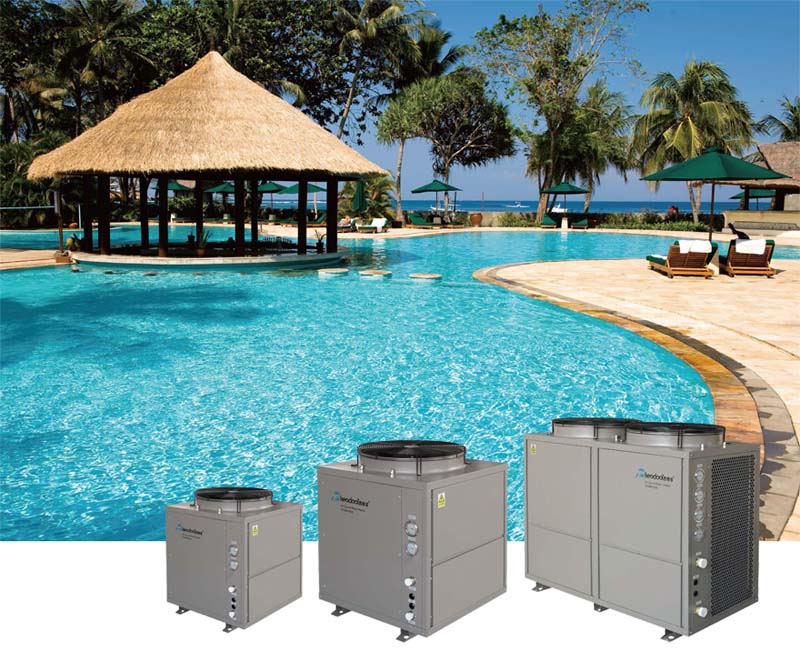

循環式低溫工程機

循環式低溫工程機T5-B

強勁心臟:采用美國谷輪ZW系列熱泵低溫專用壓縮機,比傳統熱泵提高40%制熱量(數據源于艾默生公司測試);

精準控制:國內知名合資品牌電子膨脹閥,確保在良好工況運行;

更高能效:雙層換熱蒸發器,高效加長的螺紋換熱套管;

安全穩定:系統氣液分離(氣液分離器)和儲液調節(儲液罐)雙重保護;

操作簡便:液晶顯示屏操作板,時刻掌控系統運行狀態;

恒溫出水:補水恒溫控制,實現溫度與液位的聯動控制補水

防腐耐用:不銹鋼外殼經過多道工序除銹處理;

智能維護:獨特的維護空間設計,簡化維護程序;智能檢測功能,機組故障自檢;

適用場所:公寓、酒店、學校、工廠、醫院、美容美發等場所。

核心機件,鑄就產品強大的內在驅動力



松下熱泵專用壓縮機

松下壓縮機
凝聚尖端技術的Panasonic旋轉式壓縮機,以高效、節能、低噪音和高信賴性獲得高度評價,并且品種多樣,與中國地區的自然條件及市場需求相適應。

谷輪熱泵專用壓縮機

采用谷輪熱泵專用壓縮機,高效、節能
采用谷輪ZW系列是熱泵熱水專用壓縮機,創新的Scroll Heating技術,與傳統電熱或燃燒加熱相比,降低70%的能源消耗;與傳統熱泵熱水技術相比,提高40%的制熱量;無需電加熱也能在-20℃的寒冷冬季高效運行,適用范圍覆蓋90%的中國人口居住區。


空氣能熱水器膨脹閥

知名電子膨脹閥
國內知名品牌電子膨脹閥,體積小,重量輕,實現冷媒工質流量的自動調節,從而使熱泵系統始終保持在良好的工況下運行,達到精確控制的目的;產品設計可靠性好,壽命長。

空氣能熱水器蒸發器

蒸發器
西奧多設計的加大面積多層換熱蒸發器,采用高效螺紋銅管和親水鋁箔翅片換熱器,大大地增加了換熱吸熱效果,效率更高。


空氣能熱水器換熱器

新一代殼管換熱器
采用加厚螺紋高效管,水路對流更快更暢通,有效提高能效比;內置儲液器,體積比套管式換熱器小很多,整體結構簡單、高效,明顯降低了售后維修成本。

空氣能熱水器風扇電機

風扇電機
采用國內知名品牌的風扇電機,電機風量大,出風勻稱,噪音小。使用壽命更長。


空氣能熱水器四通閥

四通換向閥
西奧多采用知名品牌的四通換向閥,專業的閥芯控制設計,確保換向自如,提高部件的使用效率。

空氣能熱水器雙層保護

雙層保護,安全高效
系統氣液分離(氣液分離器)和儲液調節(儲液罐)雙保護功能,保證系統安全高效運行。


空氣能熱水器外殼鈑金

加厚外殼鈑金多重防腐除銹保護
外殼鈑金采用加厚的冷軋板,經過多道工序除銹處理,外層磨砂噴漆經久耐用。

空氣能熱水器智能自檢

智能自檢,輕松維護
獨特的維護空間設計,簡便了維護的程序及復雜程度;自動化智能檢測功能,機組故障自檢。


空氣能熱水器液晶操作面板

液晶操作面板,實時掌控
液晶顯示屏操作板,時刻掌控系統運行狀態,即時調控需求。

空氣能熱水器24小時恒溫控制

恒溫控制,24小時即開即熱
補水恒溫控制,實現溫度與液位的聯動控制補水,保持保溫水箱內水溫恒定。



智能演繹,西奧多空氣能熱水器運行原理



商用空氣能熱水器原理

① 空氣中蘊含豐富熱量。

② 蒸發器對進入的空氣進行熱轉換。

③ 轉換后的熱量被壓縮機壓縮成高溫、高壓氣體用來加熱內膽的水。

④ 高溫高壓蒸汽在冷凝器內通過管壁加熱冷水。

⑤ 高溫高壓蒸汽經膨脹閥節流降壓后,回到蒸發器中繼續進行熱轉換。



循環式工程機機組



循環式工程機安裝示意圖

循環式低溫工程機T5-B規格參數

型號 額定功率(kW) 額定電壓(V) 產生熱值(kW) 產水量(L/h) 水壓降(kPa) 接管口徑(DN) 主機外型尺寸(㎜) 主機凈重 噪音(dBA)
RS-11GX 2.3 380 10 215 55 25 710×710×765 120 58
RS-18GX 4.4 380 18.5 398 55 25 765×765×950 150 60
RS-36GX 8.8 380 37 796 65 40 1450×705×1190 300 65

節能方案示意圖



空氣能熱水器節能方案

經濟節能性對比圖



類型項目 西奧多空氣能熱泵機組 太陽能熱水儲 燃油鍋爐 燃?xì)忮仩t 電鍋爐
配西奧多熱泵 配電輔



使用能源 電能 電能 電能 柴油 液化天然氣 電能
能源熱值 880千卡/度 880千卡/度 880千卡/度 10200千卡/升 10800千卡/千克 860千卡/度
能效比 400% 400% 95% 95% 70% 95%
1噸熱水耗能源 11.6度 11.6度 49度 4.6升 5.3千克 49度
能源價格 1.0元/度 1.0元/度 1.0元/度 7.0元/升 7.7元/升 1.0元/度
1噸熱水需費用 11.6元 11.6元 49元 32.2元 40.8元 49元
每天用水量 10噸 10噸 10噸 10噸 10噸 10噸
每天熱水費用 116.0元 118.0元 490.0元 320.0元 408.0元 490.0元
每年熱水費用 4.176萬元 1.392萬元 5.88萬元 11.592萬元 14.696萬元 17.84萬元
是否要人工看護 不需要 不需要 需要 需要 需要 需要
環保性 環保 環保 環保 不環保 不環保 不環保
安全性 安全 安全 安全 不安全 不安全 不安全
使用壽命 10年以上 10年以上 10年以上 5年左右 6年左右 6年左右

注: 1、以上參數為環境溫度20℃,冷水進水溫度為15℃,設定加熱溫度為55℃計算值;

2、太陽能能耗是以年120天不能使用太陽能時,使用其他設備計算;

3、以上按1元/度電計算,實際費用以當?shù)貑蝺r計算為冷,年熱水費用以每年360天計算。
