高溫輻射板

健康采暖、靜音無風

快速升溫、散熱均衡

節約空間、安全環保

專利產品、超長壽命:

適用于家庭、商場、酒店、工廠、醫院、學校、車站、機場、電影院、體育場等冬季需取暖增溫的場所。

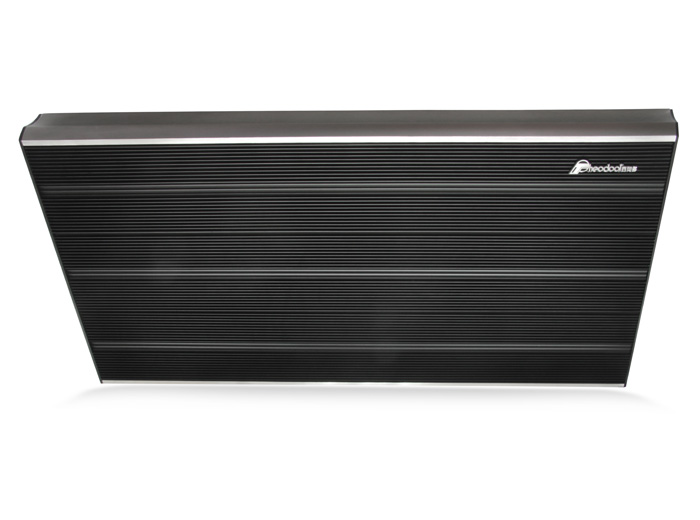

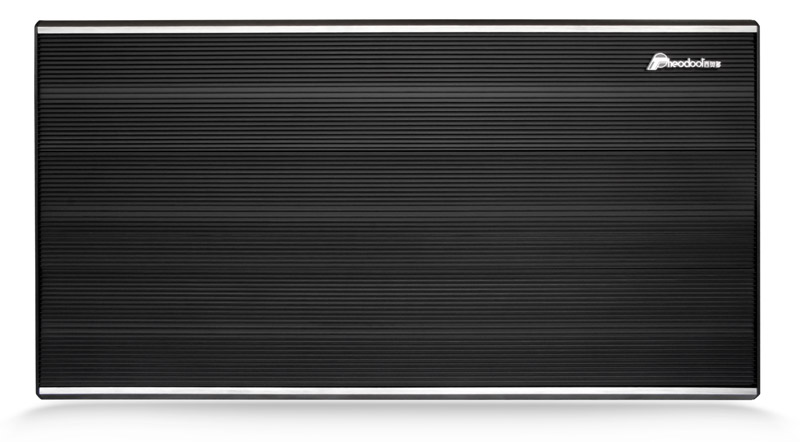

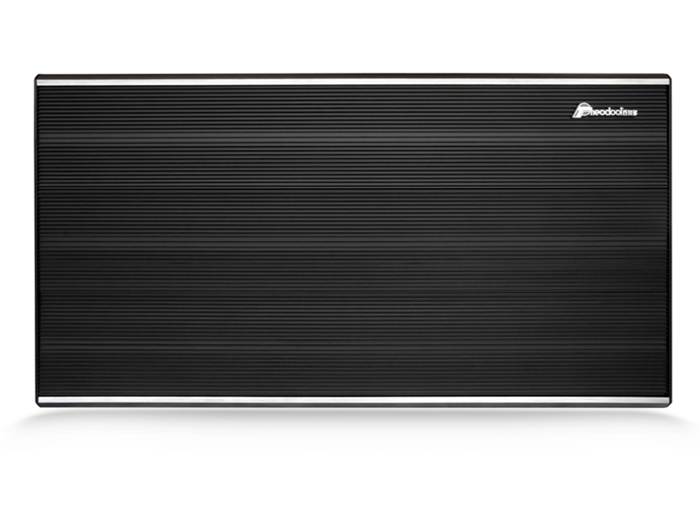

熱輻射板

健康采暖、靜音無風

模擬自然陽光,零噪音,不揚塵,給您天然的溫暖,自然的舒適。

快速升溫、散熱均衡

30秒內表面溫度達200℃以上,最高達350℃。熱轉換率98.9%,高效速熱。溫度分布均勻,恒溫舒適。

節約空間、安全環保

采用吊掛或立式壁掛,安裝方便,不占地面空間。插電即熱,使用安全,保持環境潔凈。

專利產品、超長壽命

獲實用新型專利(ZL201620548240.X)和外觀設計專利(ZL201630503637.2),性能升級,典雅美觀。采用高品質電子加熱元件和保溫材料壽命更長久。

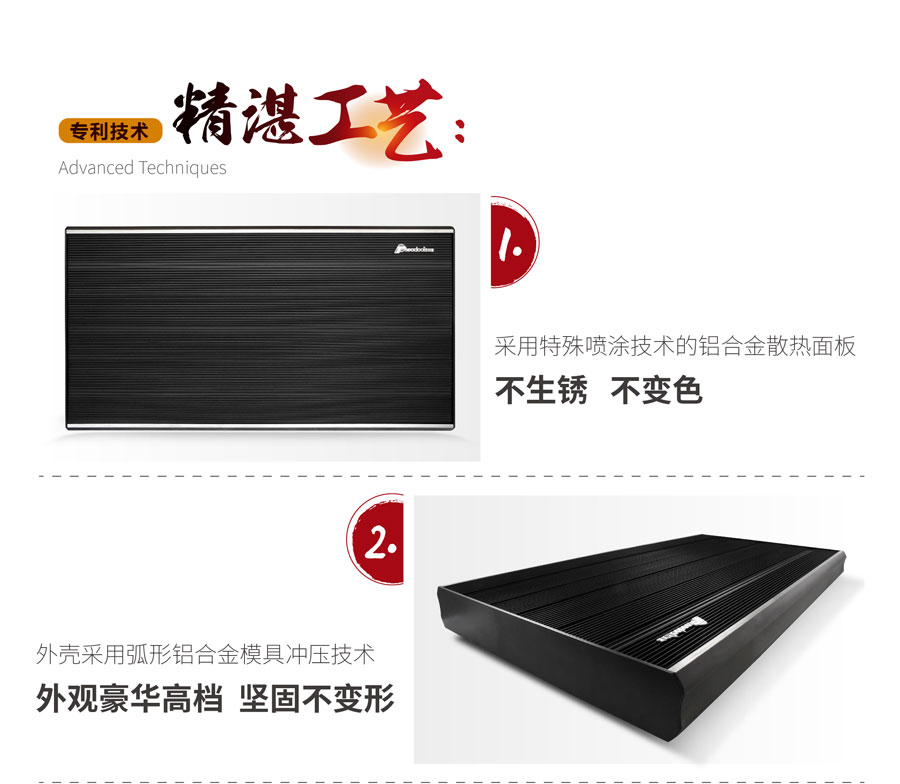

精湛工藝

熱輻射板

(1)采用特殊噴涂技術的鋁合金散熱面板,不生銹不變色。

(2)外殼采用弧形鋁合金模具沖壓技術,外觀豪華高檔,堅固不變形。

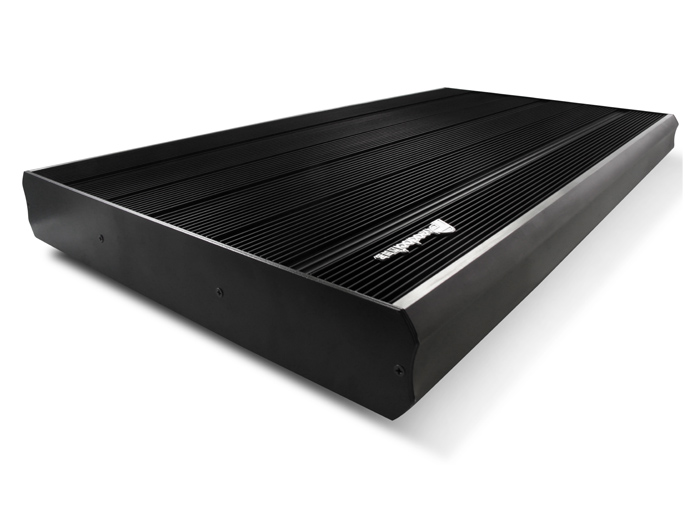

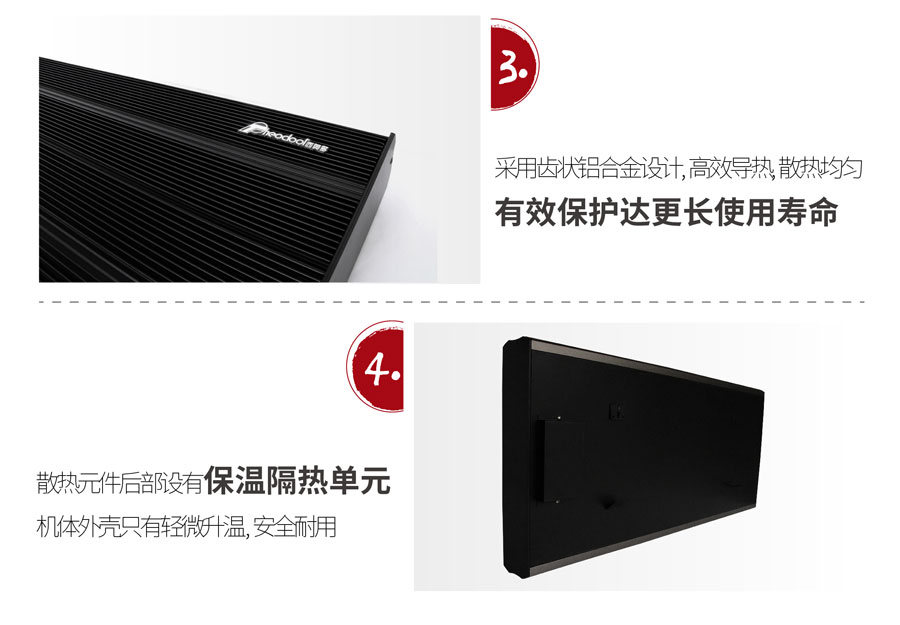

(3)熱霸采用齒狀鋁合金設計,高效導熱,散熱均勻,有效保護達到更長使用壽命。

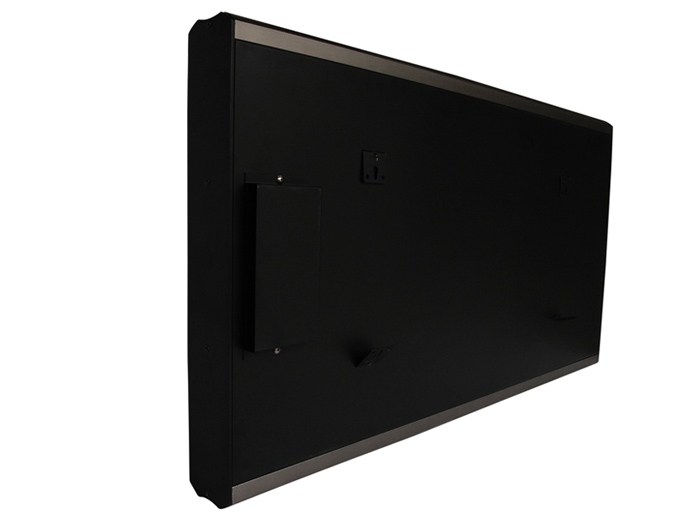

(4)散熱元件后部設有保溫隔熱單元,機體外殼只有輕微升溫,安全耐用。

(5)出廠原配有安裝角架,滿足立式壁掛、斜裝、吊裝等安裝條件,安裝方便

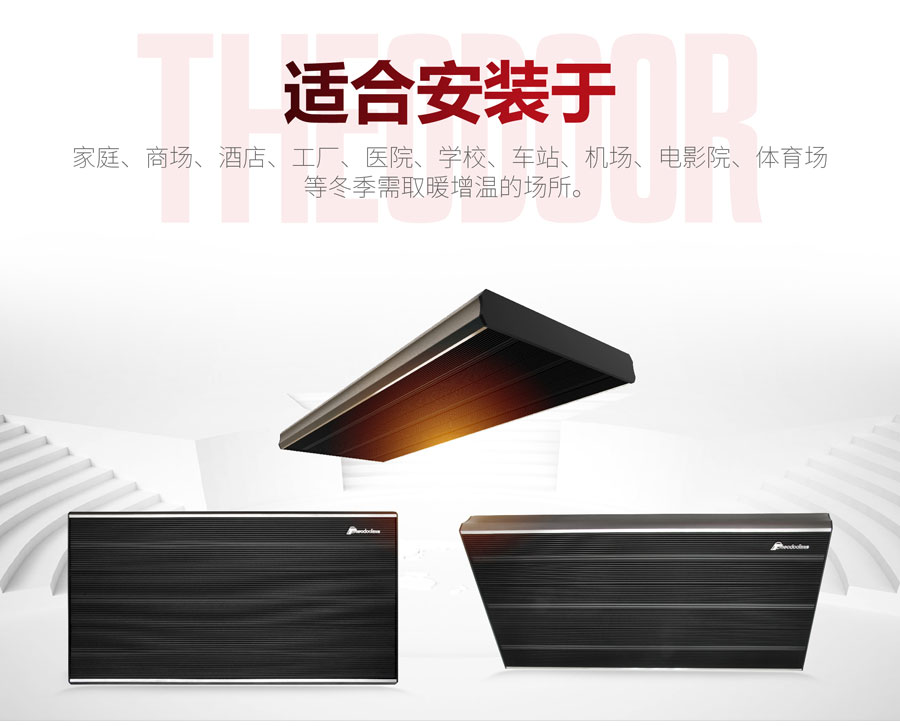

適用性廣

適用于家庭、商場、酒店、工廠、醫院、學校、車站、機場、電影院、體育場等冬季需取暖增溫的場所。

高溫輻射取暖器規格參數:

型號
Model

尺寸
(mm)

額定頻率
(Hz)

額定電壓
(V~)

發熱器功率

表面溫度(℃)

適用面積

(M2)

凈重
(kg)

備注

AFS-09

900x480x75

50

220/380

2250

350

20-25

16

三排

發熱板



安裝高度

2.5米以上

AFS-12

1200x480x75

50

220/380

2850

350

25-30

19.5

AFS-15

1500x480x75

50

220/380

3500

350

30-40

23

AFS-18

1800x480x75

50

220/380

4500

350

40-50

27

AFS-6-2

600x330x75

50

220

1310

300

10-15

8

兩排

發熱板



安裝高度

2米以上

AFS-9-2

900x330x75

50

220

1500

300

15-18

11.5

AFS-12-2

1200x330x75

50

220

1900

300

18-23

15

AFS-15-2

1500x330x75

50

220

2200

300

23-28

18.5

高溫輻射取暖器高溫輻射取暖器高溫輻射取暖器高溫輻射取暖器



▲ 安裝方法

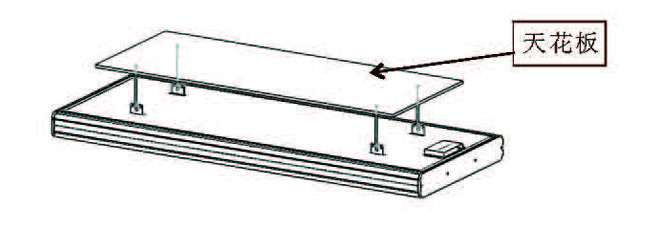

懸掛式安裝

懸掛式安裝輻射板吊裝圖,在混凝土結構上(天花板必須承重大于100kg ),用12mm沖擊鉆打四只孔(孔距以輻射板背面掛鉤的孔距為準),放入膨脹螺栓,并預緊固定,托舉輻射板兩端到適合的高度,用法蘭螺絲螺母將輻射板固定在在天花板上。
輻射板安裝

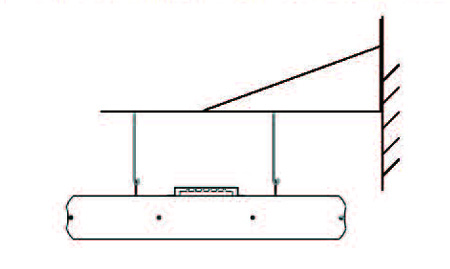

壁掛式安裝

壁掛式安裝輻射板是在距地面不小于2m 高的混凝土結構墻面上(墻壁必須承重大于100k g ),用12 mm沖擊鉆打兩只一組的孔,共四只孔(孔距以輻射板背面掛鉤的孔距為準),放入膨脹螺栓,并將斜角型壁掛支架固定在墻面上,托舉輻射板兩端到適合的高度,用法蘭螺絲螺母將輻射板固定在斜角型壁掛支架上。

輻射板安裝

安裝、使用注意事項

1. 機器在出廠前已調試完畢無需用戶再重新調試,若出現問題可直接與廠家咨詢。

2. 安裝檢查完畢后可通電試機。

3. 使用本機前,請檢查當?shù)仉妷菏欠衽c本機相符,認真核算電量是否滿足本機需要,嚴禁超負荷使用。

4. 使用時若有異物或水一類的液體落到機器內,請立即拔下電源插頭,經維修人員檢查后方可再次使用。

5. 經常檢查電源開關及導線是否發熱,若發熱應停機檢查

6. 安裝本產品的同時,電源引入端必須安裝全極漏電過載保護開關以保安全

7. 本產品頂部嚴禁置放物品。

8. 本產品嚴禁將任何物品(如:布、毛巾)蓋住。

9. 本產品嚴禁靠近不耐高溫、受熱易變形、易燃易爆等物品。

10. 離機器表面近的電源線部分必須要采用耐高溫物體套住進行保護。

11. 本產品剛開始使用時,會伴有少量白煙或輕微異味均屬于正常現象,因為新機器表面的雜質或油漆在溫度高時會被燒焦,使用一段時間后此現象就會消失。

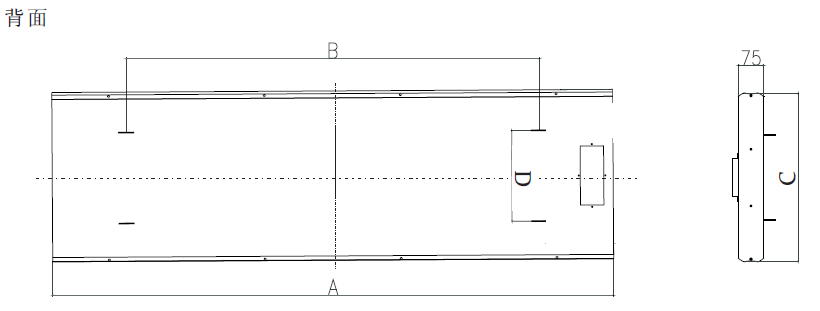

安裝尺寸

輻射板安裝

型號 A(mm) B(mm) C(mm) D(mm) 重量
AFS-09 900 492 480 240 26
AFS-12 1200 1092 480 240 19.5
AFS-15 1500 1092 480 240 23
AFS-18 1800 1392 480 240 27
AFS-06-2 600 192 334 200 8
AFS-09-2 900 492 334 200 11.5
AFS-12-2 1200 792 334 200 15
AFS-15-2 1500 1092 334 200 18.5
