產品描述
規格參數

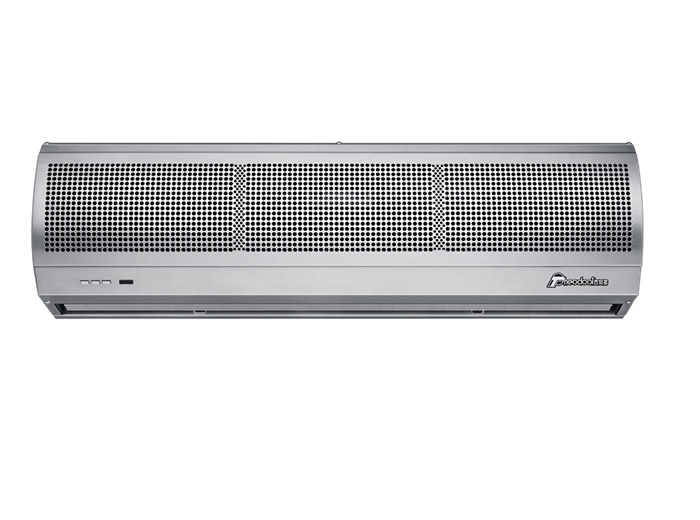

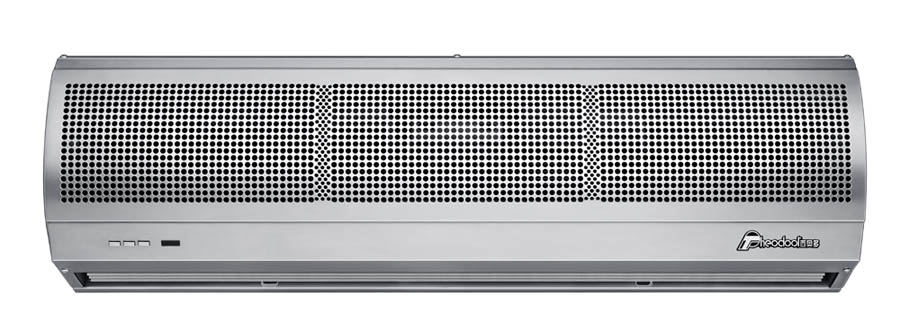

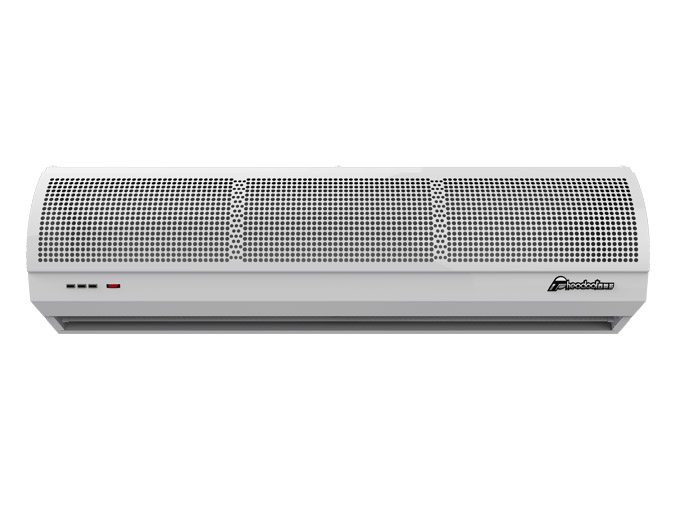

西奧多4G系列風幕機
4G Series
小巧堅厚，時尚實用
典雅外觀
性能穩定
運行安靜
自由操控
全金屬和不銹鋼外殼，優雅流線式外觀設計，4G獨特進風面板，防銹防火持久潔凈
不等距靜音鋁合金風輪，實際分析模擬流體優化設計，出風平穩，風量大噪音低。
采用進口軸承，高檔電機，降噪耐磨損，持久高能效，持續運行5000小時以上無故障（數據源于企業實驗室測試）。
獨特導風板設計，風向可自由調節。
遙控和按鍵開關雙重選擇，具有高低兩級調速功能。

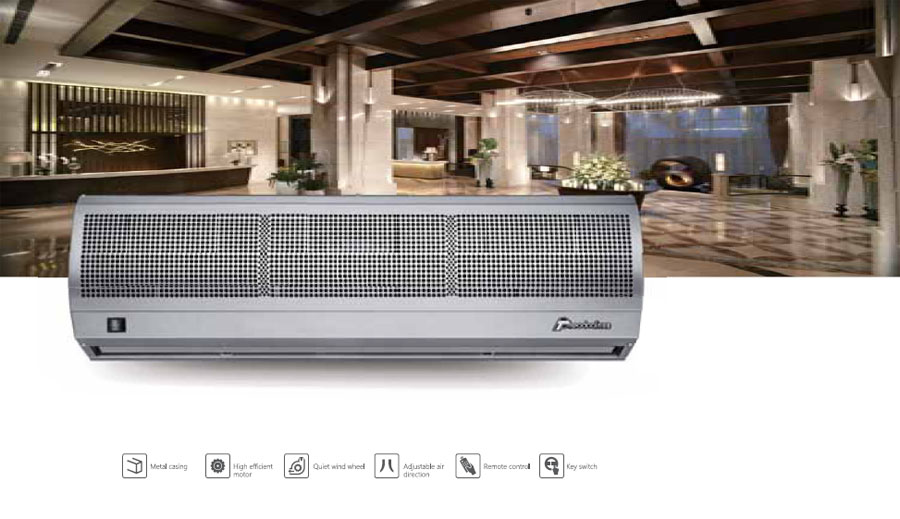

應用場所：適用于賓館酒店、連鎖超市和餐廳等場所。
技術參數： 安裝高度：2.5-3米
|
型 號 |
機身長度 mm |
風速 m/s |
風量 m³/h |
功率 w |
噪音 dB |
重量 kg |
尺寸 mm |
|
FM-1209S2 |
900 |
11 |
1400 |
160 |
55 |
10.5 |
900×190×210 |
|
FM-1210S2 |
1000 |
11 |
1600 |
180 |
56 |
11 |
1000×190×210 |
|
FM-1212S2 |
1200 |
11 |
1900 |
190 |
56 |
13.5 |
1200×190×210 |
|
FM-1215S2 |
1500 |
11 |
2500 |
230 |
57 |
16.5 |
1500×190×210 |
|
FM-1218S2 |
1800 |
11 |
3200 |
300 |
58 |
19.5 |
1800×190×210 |
|
FM-1220S2 |
2000 |
11 |
3600 |
350 |
59 |
22.5 |
2000×190×210 |
|
FM-1509S2 |
900 |
13 |
2000 |
230 |
67 |
15 |
900×219×263 |
|
FM-1512S2 |
1200 |
13 |
2800 |
350 |
69 |
19 |
1200×219×263 |
|
FM-1515S2 |
1500 |
13 |
3600 |
430 |
71 |
23 |
1500×219×263 |
▲ 安裝說明
1將安裝板從風幕機機身拆下。
把安裝板與風幕機的固定螺絲卸下來即可拆下安裝板。
2如安裝在混泥土墻或磚墻等硬質墻體上，需在墻上確定安裝板的固定螺絲的位置, 然后用M 8膨脹螺絲固定,膨脹螺絲裸露部分確保在1 3 - 1 5 m m。
3如安裝在木板等軟體墻上時，采用S T 5的自攻釘將安裝板固定在墻體上。
4確定安裝板固定好之后，再把風幕機掛上安裝板，再將安裝板與風幕機機身的固定螺絲擰緊，確保安裝牢固。
5吊掛安裝：用戶需自購掛件，先固定好掛件(見圖“5”)后再裝上風幕機。
6天花板內安裝：用戶需自購?fù)L(fēng)管道，具體安裝見圖“6”。
根據使用環境，調整出風口的導風件，以獲得滿意的效果（如圖所示）
