4G熱風幕

經典外觀

高效性能

安全可靠

人性化設計

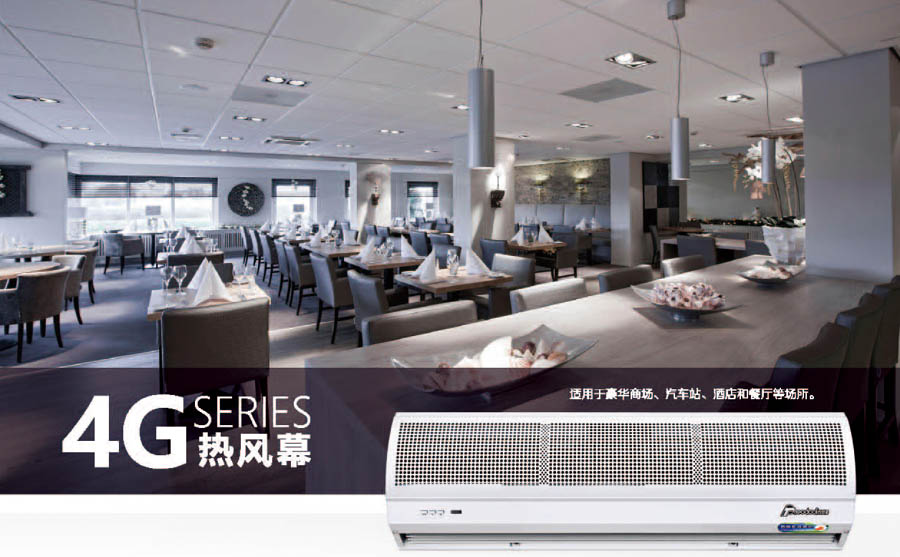

適合豪華商場、汽車站、酒店和餐廳等場所,有效安裝高度3米。

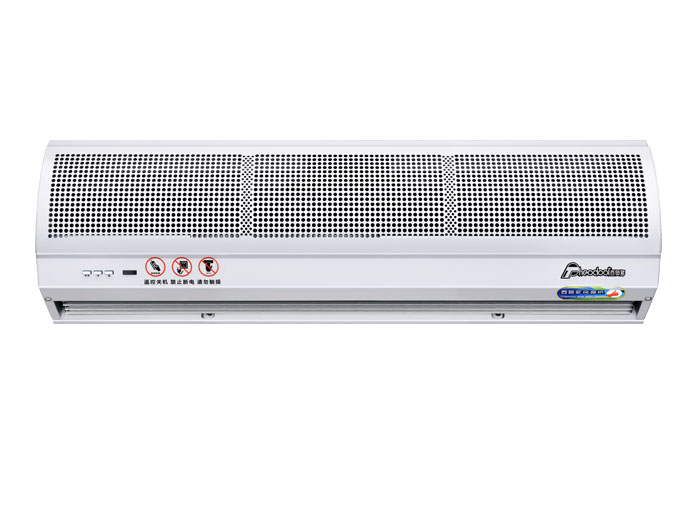

4G熱風幕機

4G熱風幕

大功率超靜音熱風幕特點


經典外觀

全金屬外殼豪華外觀設計,數控蜂窩狀面板,防銹防火持久潔凈。

高效性能

大功率優化空調電機,持續運行5000小時以上無故障(數據源于西奧多實驗室測試),新增雙層減震膠,防震降噪更耐用。不等距低噪音鋁合金大風輪、獨特出風口設計,出風平穩,風量大、噪音低。

安全可靠

大功率PTC發熱器,強勁速熱,安全無明火,風阻小、壽命長。

關機延時保護,溫控器、壓敏保護器和保險管安全保護。

人性化設計

普通機可選配專用控制箱,遙控機型功率三檔可調。自然風和熱風可自由切換。

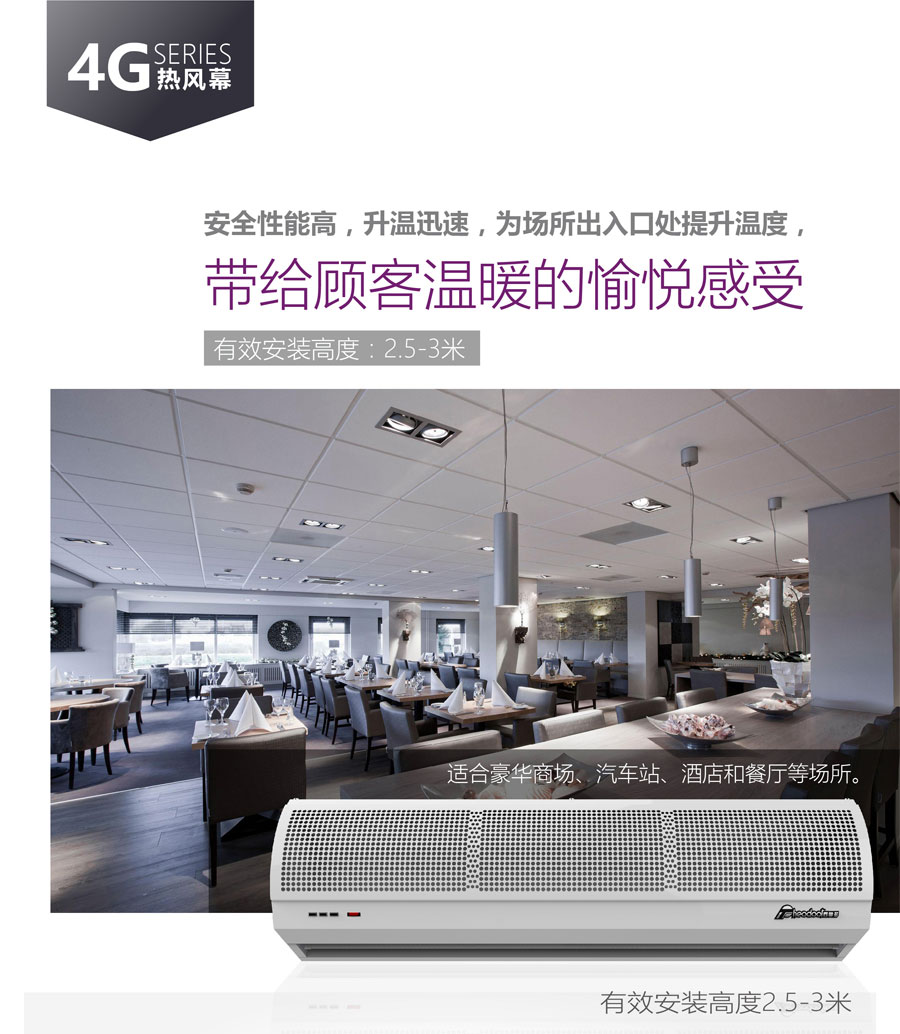

適合豪華商場、汽車站、酒店和餐廳等場所,有效安裝高度2.5-3米。


4G熱風幕不銹鋼款

4G熱風幕不銹鋼款

4G全金屬熱風幕普通款

4G熱風幕

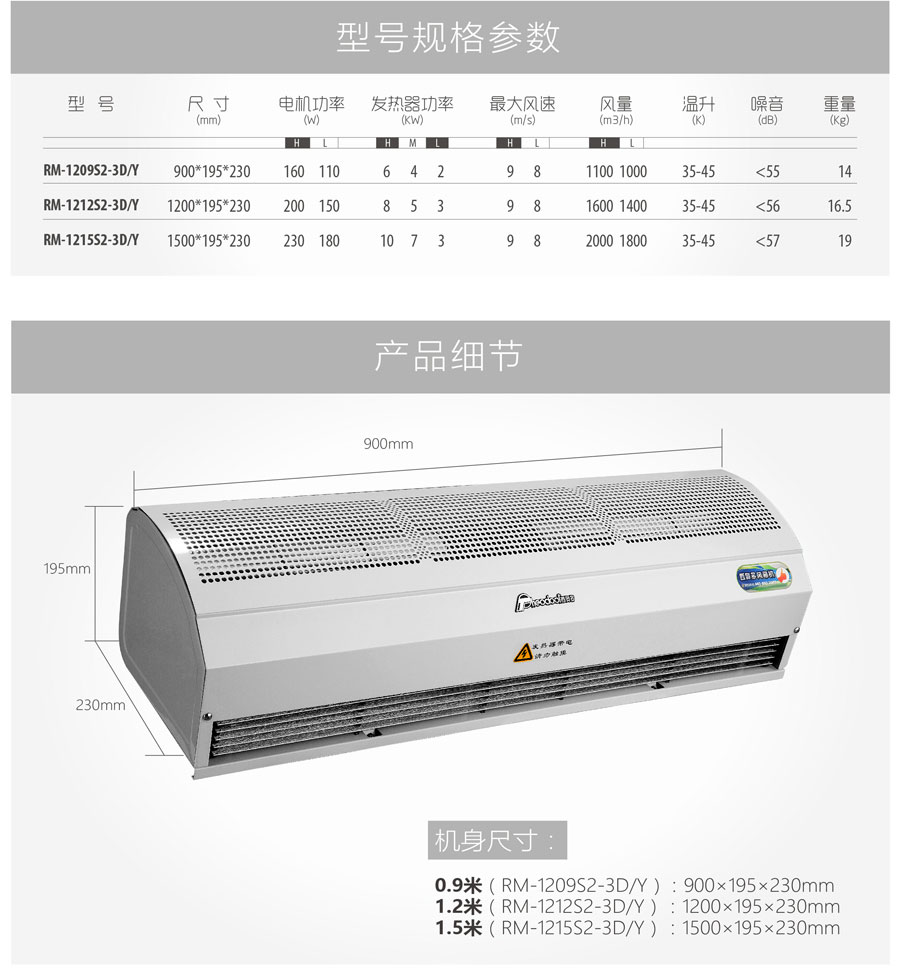

4G全金屬大功率series-熱風幕型號規格參數:

型號

尺寸

(mm)

額定電壓

(v~)

額定頻率

(Hz)

電機功率

(W)

發熱器功率

(KW)

風速

(m/s)

風量

(m³/h)

溫升

(K)

噪音

(dB)

重量

(Kg)







H

L

H

L

H

L

H

L

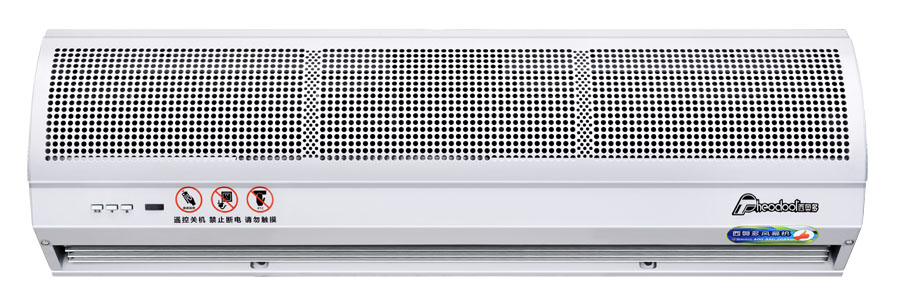

RM-1209S2-3D/Y

900×195×230

380

50

160

110

6

2

9

8

1100

100

50

40

≤55

14

RM-1212S2-3D/Y

1200×195×230

380

50

200

150

8

3

9

8

1600

1400

50

40

≤56

16.5

RM-1215S2-3D/Y

1500×195×230

380

50

230

180

10

3

9

8

2000

1800

50

40

≤57

19

RM-1218S2-3D/Y

1800×195×230

380

50

300

250

12

4

9

8

2500

2200

50

40

≤58

21.5

RM-1509S2-3D

900x219x263

380

50

230

110

12



7.5

7

1100

1000

80



≤63

16

RM-1512S2-3D

1200x219x263

380

50

350

150

16



7.5

7

1500

1300

80



≤64

20

RM-1515S2-3D

1500x219x263

380

50

430

180

20



7.5

7

1900

1700

80



≤65

24

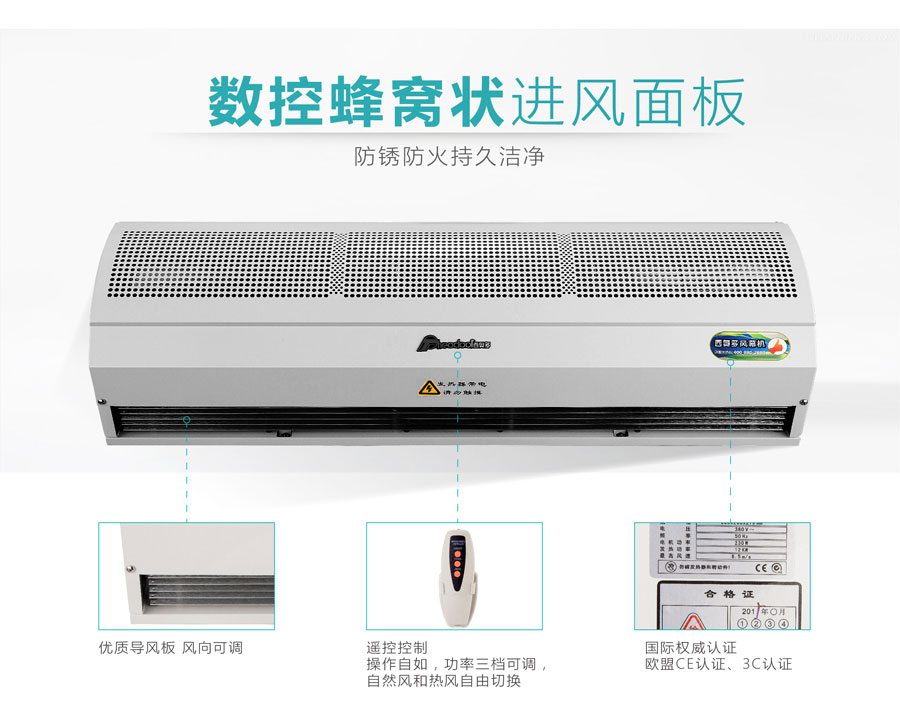

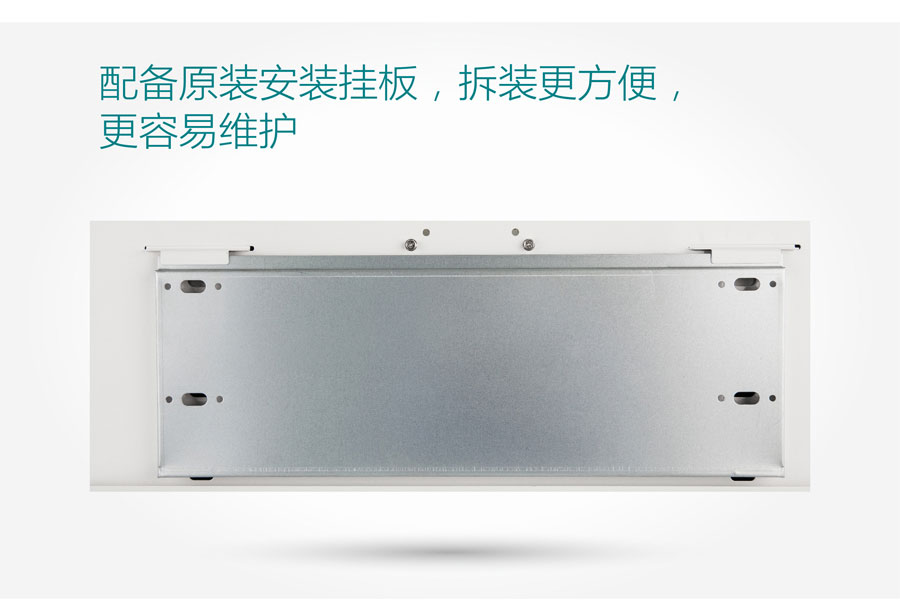

更厚實,更靜音,更人性化,更安全帶給顧客溫暖的愉悅感4G熱風幕規格參數數控蜂窩狀進風面板配備原裝安裝掛板

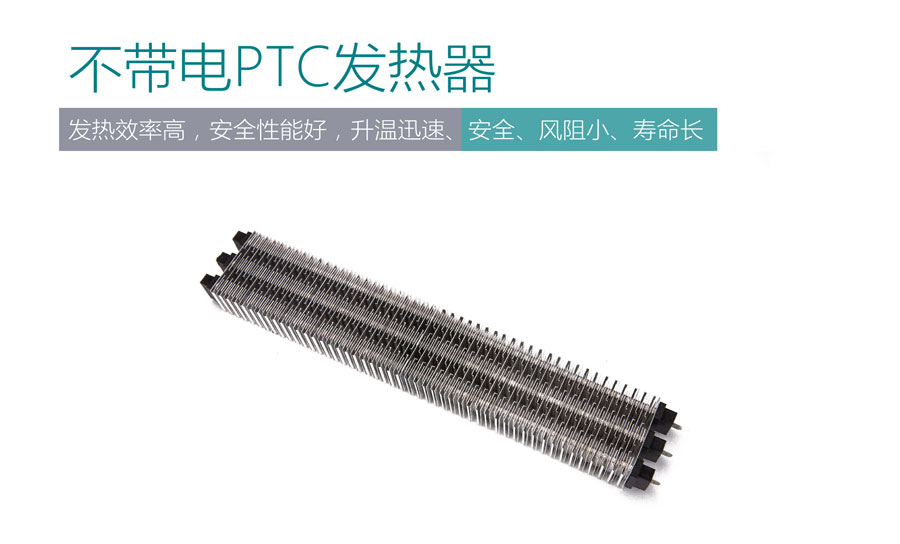

不帶電PTC發熱器

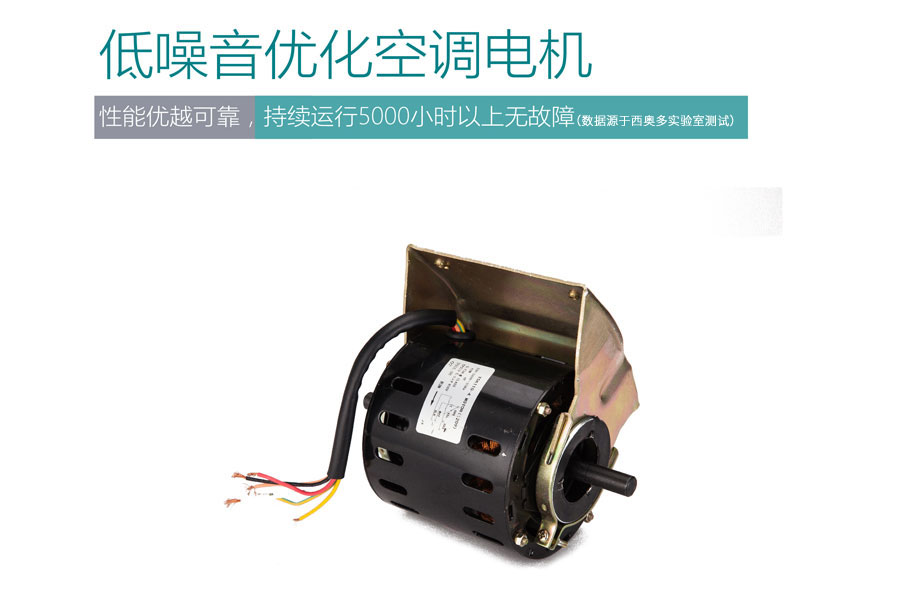

低噪音優化空調電機

▲ 安裝說明

風幕機安裝 風幕機安裝

1將安裝板從風幕機機身拆下。
把安裝板與風幕機的固定螺絲卸下來即可拆下安裝板。

風幕機安裝

2如安裝在混泥土墻或磚墻等硬質墻體上,需在墻上確定安裝板的固定螺絲的位置, 然后用M 8膨脹螺絲固定,膨脹螺絲裸露部分確保在1 3 - 1 5 m m。


風幕機安裝

3如安裝在木板等軟體墻上時,采用S T 5的自攻釘將安裝板固定在墻體上。

風幕機安裝 風幕機安裝

4確定安裝板固定好之后,再把風幕機掛上安裝板,再將安裝板與風幕機機身的固定螺絲擰緊,確保安裝牢固。

風幕機安裝

5吊掛安裝:用戶需自購掛件,先固定好掛件(見圖“5”)后再裝上風幕機。

風幕機安裝

6天花板內安裝:用戶需自購?fù)L(fēng)管道,具體安裝見圖“6”。



▲ 操作指南

冷暖:
1.1 按開/關鍵啟動風幕機(此時風幕機默認以冷風高速工作)
1.2 按開關鍵可實現熱風、冷風和風速切換規律為:啟動(冷風高速)-冷風低速-熱風高速-熱風低速-關機
2 發射器操作
2.1 按開關鍵啟動風幕機
2.2 連續按冷鍵或熱鍵可實現冷風高低速切換或熱風高低速切換

三按鍵接收器系列
1 發射器與接收器操作一致
1.1 按開關鍵啟動風幕機(此時風幕機默認以冷風高速工作)
1.2 連續按冷鍵或熱鍵可實現冷風高低速切換或熱風高低速切換
注: 1、在熱風狀態中連續工作分鐘后按開關鍵關機,風幕機將在冷風狀態下累積工作3分鐘然后自動關機。
     2、請?jiān)陲L(fēng)幕機額定的電源環境下進行以上操作

3G機型面板開關:左“Ⅰ”為小功率, 低溫度輸出;右“Ⅱ”為大功率,高溫度輸出。
根據使用環境,調整出風口的導風件,以獲得滿意的效果(如圖所示)

風幕機應用 風幕機應用 風幕機應用 風幕機應用

風幕機原理
