水暖風幕機

豪華榮光

水氣雙用

蜂窩格柵

貫流大風

優化電機

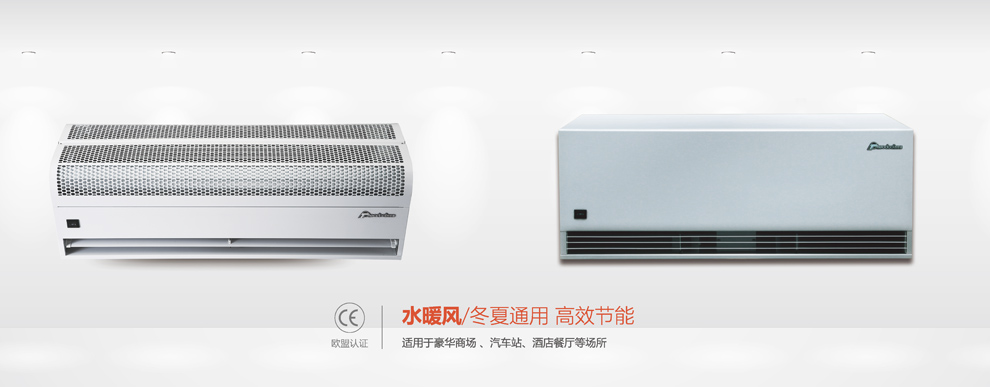

水暖風幕機

水暖風幕機產品特點

水汽并用,能耗低

預置左右兩邊進出水口,不同安裝場合可調換;多層復式風機盤管,水汽并用,能耗低,散熱量高。

抗腐性能高,多種調速功能

機身采用全金屬外殼,抗腐蝕能力強,豪華美觀;采用按鍵式開關,且有高、低兩級調速功能;

鋁合金設計,冬夏交替使用

獨有不生銹鋁合金冷凝水接水盤設計,更適合冬夏交替使用。采用動平衡風輪和低噪音電機,風力強勁,性能可靠, 可續運行5000小時無故障(數據源于企業實驗室測試);

安裝高度與適用場所

有效安裝高度:3 - 4米??梢虿煌貐^(qū)電壓、頻率不同而定制適應機型。

水暖風幕機規格參數

熱媒水溫:100-65℃ 1 ,90-60℃ 2,85-55℃ 3

型號 尺寸(㎜) 額定電壓(v~) 電機功率(W) 風速(m/s) 風量(m³/h) 噪音(dB) 管螺紋直徑 水流速度(m/s) 水阻力 出水溫度(℃) 散熱量
                1 2 3 1 2 3 1 2 3 1 2 3
RM-3509-S 900×280×280 220 160 11 1100-1400 <55  3/4 0.49 0.39 0.45 2036 1620 1870 53 49 47 20 16 13
RM-3512-S 1200×280×280 220 200 11 1600-1900 <57  3/4 0.65 0.52 0.6 2715 2610 2500 53 49 47 28 21 17
RM-3515-S 1500×280×280 220 230 11 2000-2500 <58  3/4 0.82 0.82 0.75 3390 2700 3115 53 49 47 36 27 21
RM-3518-S 1800×280×280 220 280 11 2300-2800 <59  3/4 0.98 1.12 0.9 4065 3500 3500 53 49 47 44 33 25
RM-4009-S 900×375×280 220 230 13 1850-2400 <55  3/4 0.49 0.39 0.45 2036 1620 1870 53 49 47 20 16 13
RM-4012-S 1200×375×280 220 350 13 2350-3000 <57  3/4 0.65 0.52 0.6 2715 2610 2500 53 49 47 28 21 17
RM-4015-S 1500×375×280 220 430 13 3000-4000 <59  3/4 0.82 0.82 0.75 3390 2700 3115 53 49 47 36 27 21

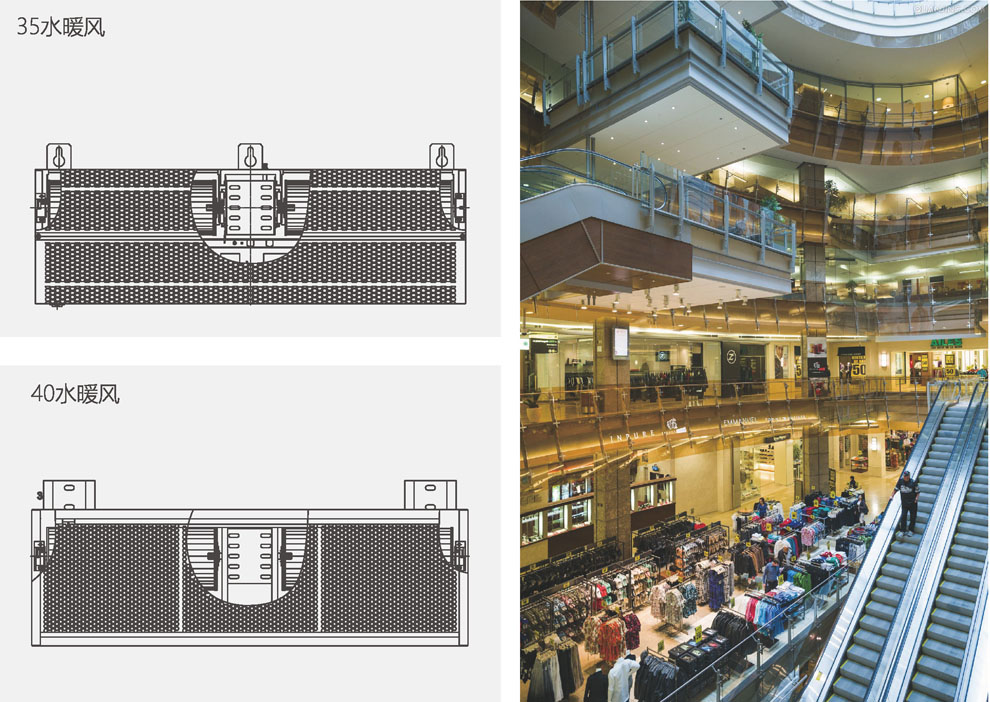

水暖風幕機結構圖

▲ 安裝說明

風幕機安裝

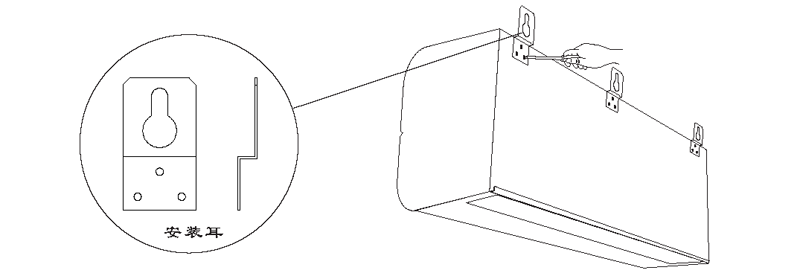

1將安裝耳安裝上機身(安裝耳和螺絲隨風幕機一起在包裝箱內)。

風幕機安裝

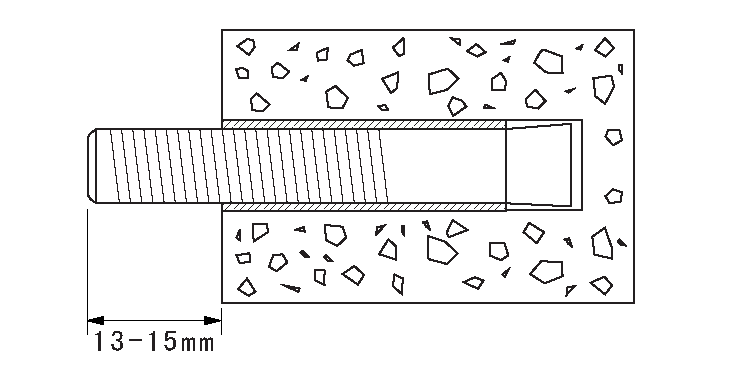

2如安裝在混泥土墻或磚墻等硬質墻體上,需在墻上確定安裝板的固定螺絲的位置, 然后用M 8膨脹螺絲固定,膨脹螺絲裸露部分確保在1 3 - 1 5 m m。



3確定膨脹螺絲穩固后再把風幕機掛上,半將螺母擰緊。

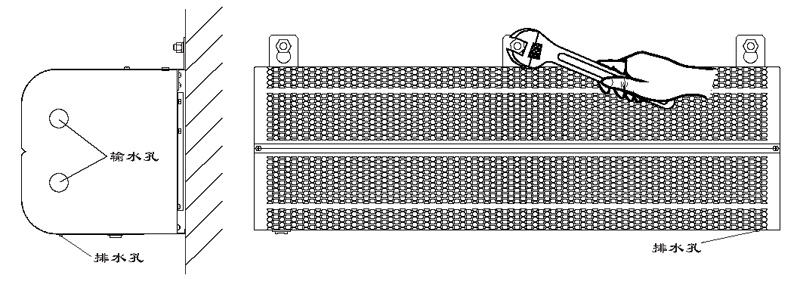

4機身固定后請接上輸水管和排水管(用戶自購),并保證接上后不漏水。
5用戶需自購相關安裝配件,其強度必須能承受本產品重量。



根據使用互環境,調整出風口的導風件,以獲得滿意的效果(如圖所示)

風幕機應用 風幕機應用 風幕機應用 風幕機應用

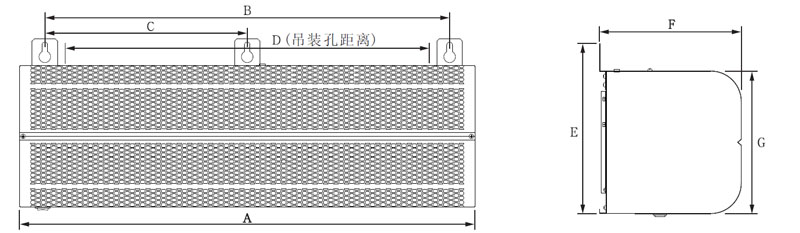

▲ 水暖風幕機安裝尺寸

水暖風幕機安裝尺寸



型號 A B C D E F E 重量
R M - 3 5 0 9 - S
R M - 3 5 0 9 - S / Y
900 800 400 700 330 280 280 19
R M - 3 5 1 2 - S
R M - 3 5 1 2 - S / Y
1200 1100 550 1000 24
R M - 3 5 1 5 - S
R M - 3 5 1 5 - S / Y
1500 1400 700 1300 29

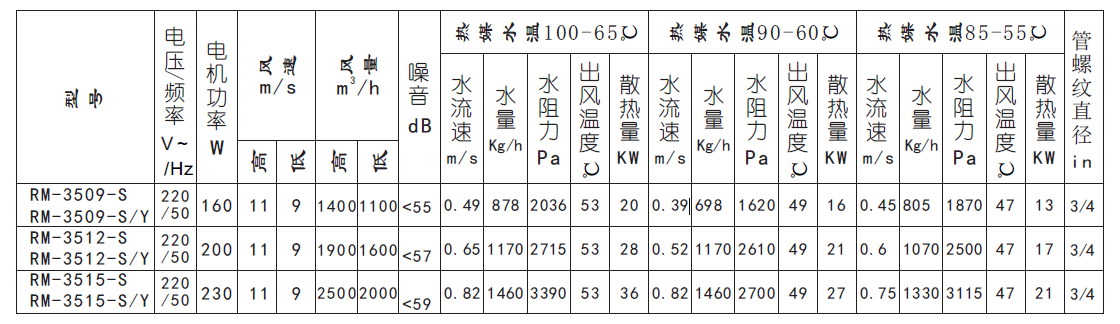

水暖風幕機額定參數

水暖風幕機

▲ 水暖熱風幕機的使用注意事項須知

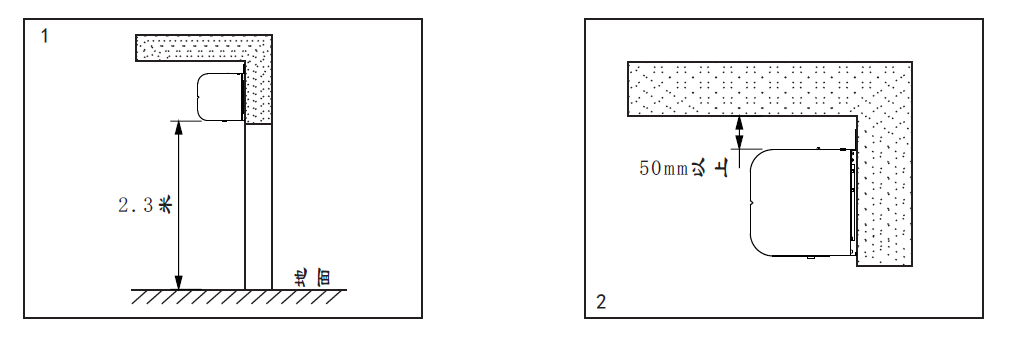

1 .請將風幕機安裝在室內門的上方,風幕機出風口離地面的距離應高于2 . 3米。

2 .風幕機與天花板的距離保持在5 0 m m以上。

風幕機使用須知

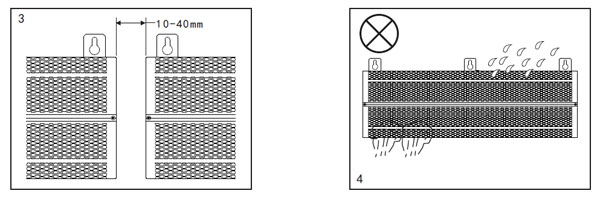

3 .如果采用兩臺風幕機并排使用時,風幕機之間的距離要保持1 0 - 4 0 m m。

4 .請不要將風幕機安裝在容易濺到水或長期潮濕的環境中,并避免與爆炸性氣體和腐蝕氣體接觸。

風幕機使用注意事項

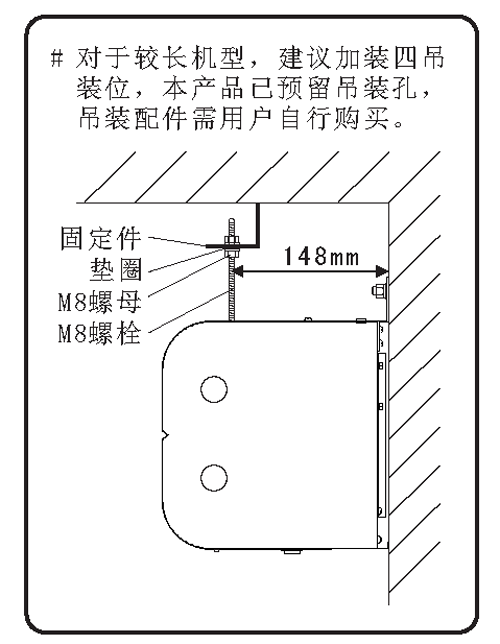

5 .如要吊掛安裝在天花板上,用戶需自購安裝配件。

6 .在安裝工作前請不要接通風幕機電源。

7 .請安裝在結實的地方,因?yàn)轱L(fēng)幕機運轉時可能會使墻壁松動或天花板震動而產生不必要的噪音。

8 .必須在銘牌要求的電壓和頻率下使用。

9 .風幕機在工作時,請不要覆蓋進風口和出風口。

1 0 .每年應進行常規的維修保養。

1 1 .切勿使用汽油、苯、稀釋劑或其它類似的化學藥品清洗。

1 2 .當利用插座供電時,風幕機應配相應的插頭;當風幕機電源線直接與電源連接時,觸點間的距離不小于3 m m。

1 3 . 水暖風幕機以熱水或蒸汽(熱氣)為熱媒,不需加熱時關閉熱源即可作為冷風使用。

1 4 .本產品承受耐壓力:1 . 8~2 . 0 M p a。

1 5 .本產品應安裝在室內,冬季時應有管路保溫措施,以防換熱器盤管內積水凍裂。

1 6 .在使用前請對照所購機型仔細閱讀說明書,并妥善保管好本說明書。

▲ 水暖風幕機的維護和保養注意事項

1、 切勿讓水或其它液體進入電機內。

2、根據選用不同的熱媒,應配備相應的給排水管器,并有管路保溫措施。以熱水為媒時,下部進水、上部回水,在回水出口處或在干管最高處應安裝自動放氣閥。

3、以熱水主媒時應使用軟化水。

4、 熱空氣幕每次工作之間,應先排出熱交換器中的冷凝水或混合氣體,預熱1 0分鐘,再開啟水暖空氣幕,當停止使用時,必須將盤管內積水放掉。

5、 產品在冬季工作時,要求熱源能連續或定時供給,以保證水暖空氣幕的工作狀態。

6、 為延長電機使用壽命,禁止只供熱,而不啟動產品。

7、 運轉時如有異?,F(xiàn)象,應立即停機,進行檢查。

8、保持產品內清潔,應定時清掃熱交換器和其它部件上的灰塵。

9、 每年應進行常規的維修保養。
